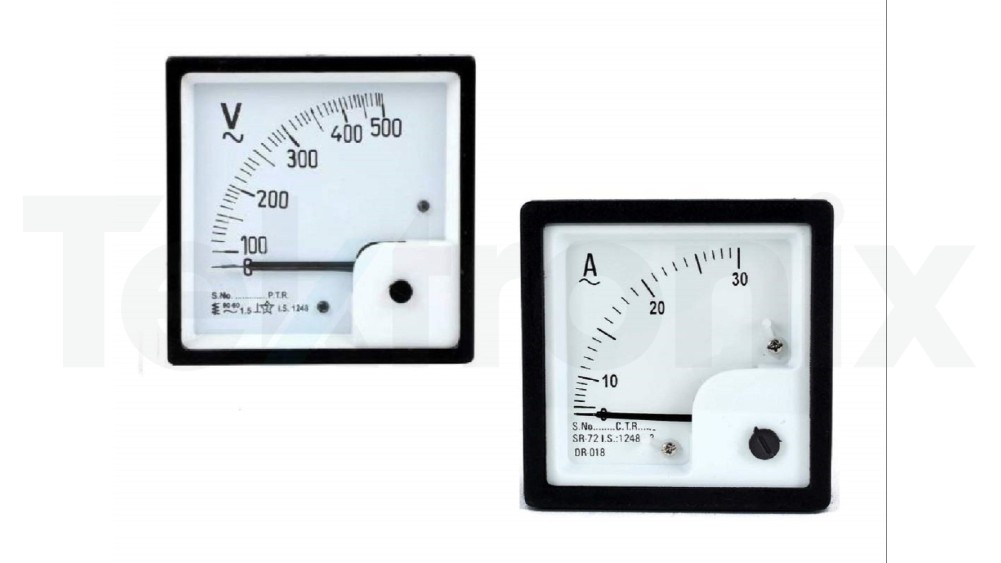

گاهی اوقات برخی ابزارهای اندازه گیری به قدری کاربردی و پیچیده هستند که افراد فکر می کنند برای دسترسی به آنها حتما لازم است ابزار انتخاب شده را از طریق یک فروشگاه خریداری کرد. در صورتی که اگر شخص کمی دانش الکتریکی داشته باشد و لوازم مورد نیاز سایه مد نظرش را تهیه کند، می تواند پروسه ساخت آن سازه را به صورت مستقل به دوش بکشد. این قاعده درباره ابزارهایی مثل ولت متر یا آمپرمتر دیجیتال نیز صدق می کند. در ادامه چگونگی ساخت ولت متر و آمپرمتر دیجیتال را برایتان شرح می دهیم.

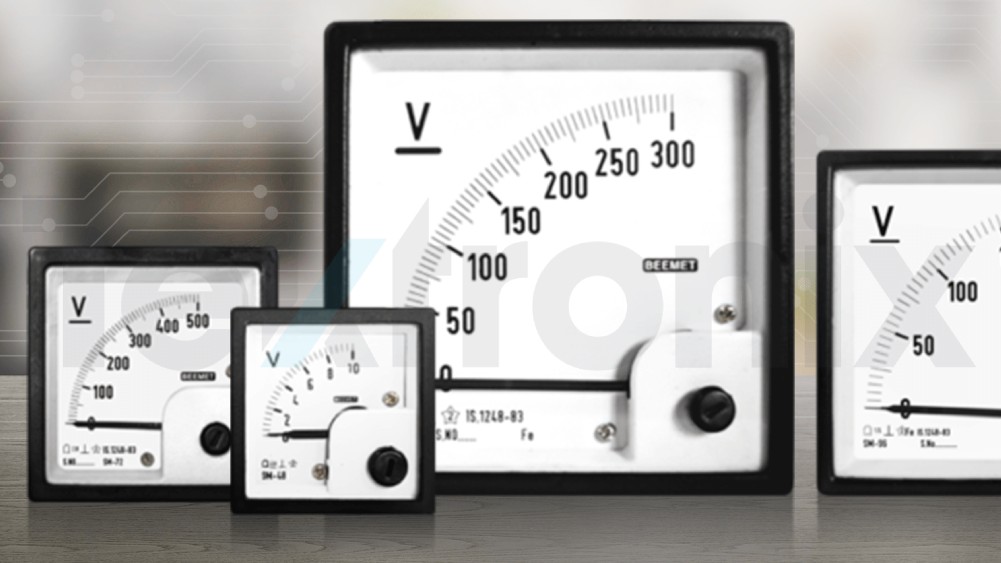

برای ساخت ولت متر شما به قطعات ریز و درشت زیادی نیازمندید که قطعه اصلی آن بردی به نام آردوینو است. این برد به نوعی وظیفه اندازه گیری و نمایش سیگنال ها را به دوش می کشد. البته که این سازه در کنار مکملی به نام مقاومت نصب می شود. این بخش از سازه برای تفکیک ولتاژ و محافظت کردن از پین های مخصوص آردوینو طراحی شده است. البته که این ها تنها موارد مورد نیاز برای ساخت ماژول ولت متر نیستند. سایر ابزارهای مورد نیاز این حوزه به شرح زیر است.

حالا وقت آن رسیده است که مراحل ساخت ولت متر و آمپرمتر دیجیتال را یک به یک شرح دهیم. برای شروع ال سی دی را به محرک آردوینو وصل کنید. این کار با اتصال پین های هر دو دستگاه به دیگری آغاز می شود. البته در این حین پین خاصی با نام V0 حضور دارد که باید با کمک ال سی دی به بخش میانی پتانسیومتر متصل شود. در مقابل گیره ی RS که در ساختار نمایشگر حضور دارد در کنار آخرین پین دیجیتال آردوینو قرار می گیرد تا به نحوی این ساختار را تکمیل کند. در گام آخر می توانید پین های D4، D5، D6 و D7 نمایشگر را به ترتیب به اتصال دهنده های مدار با همین نام وصل کنید.

در مرحله ی بعدی، این ساخت مدار تقسیم ولتاژ است که در اولویت قرار می گیرد. برای این کار مقاومتی با شماره ده کیلو اهم را به مقاومتی 1 کیلو اهمی متصل نمایید‌. در اینجا یک سری آزاد باقی می ماند که باید به R1 را به ولتاژ ورودی وصل شود. این سر آزاد درباره قطعه مقاومت نیز صدق می کند. شما می توانید بخش بلا استفاده آن را به GND نزدیک کنید تا پیوندی میان آنها ایجاد شود. در اینجا یک نقطه اتصال مشترک میان چند عنصر ایجاد می شود. با اتصال آن به بخش زیرین آردوینو این بخش نیز به اتمام می رسد.

در گام بعدی میکروکنترلر باید به نحوی کدنویسی شود‌. بهتر است برای این کار از نرم افزار Arduino IDE استفاده کنید تا حداقل خطا را داشته باشد. سپس آن را در قطعه بارگذاری کنید. در مرحله ی چهارم ساخت ولت متر دیجیتال، باید اتصالات تان را بررسی کنید. دقت کنید که تمام سازه ها به درستی به هم وصل شده باشند‌. پس از آن نیز دستگاه را به یک منبع تغذیه تجهیز کرده، و در گام نهایی آن را کالیبره کنید. حالا ساخت ماژول ولت متر به پایان رسیده است.

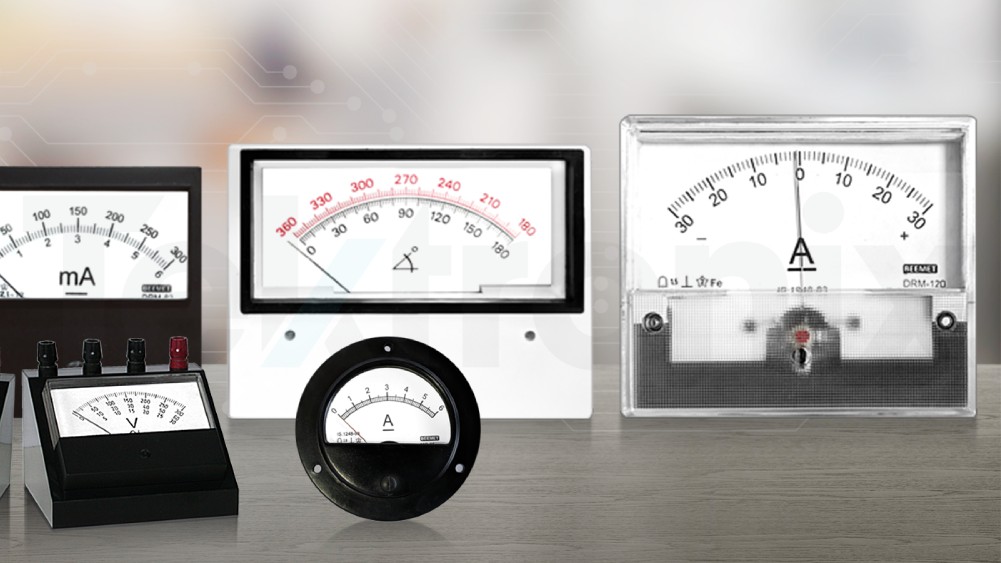

چگونگی ساخت ولت متر و آمپرمتر دیجیتال تا حدودی شبیه به هم است. برای داشتن یک آمپرمتر هوشمند ابتدا باید تمامی وسایل وابسته به آن را خریداری کنید. این اقلام حاوی میکروکنترلر و مقاومت شنت است. در اینجا عضو اول وظیفه کنترل ورودی آنالوگ، و قطعه دوم ایجاد مقاومت در سطح اندک را به دوش می کشد. سایر لوازم مورد نیاز برای ساخت آمپر سنج به شرح زیر است.

برای داشتن چنین سازه ای ابتدا باید مقاومت شنت را در مسیری قرار دهید که احتمال عبور انرژی در آنجا وجود دارد. برای این کار دو سر این قطعه را به پین های ورودی دستگاه میکروکنترلر وصل کنید تا پارامتر های درونی آن به راحتی توسط سازه نام برده قابل اندازه گیری باشند. اتصال صفحه نمایش ال سی دی دومین اقدام موثر این حوزه است. در اینجا سه دسته پین وجود دارد. دسته اول باید به پین های هوشمند میکروکنترلر وصل شوند. درحالی که دسته دوم را به زمین یا GND منسجم می کنند. گروه آخر هم باید در ساختار پتانسیومتر ها جای بگیرد تا نور پس زمینه صفحه نمایشگر تامین شود.

در مرحله ی بعدی می توانید برنامه نویسی میکروکنترلر را آغاز کنید. بهتر است این فرایند را با بهره گیری از برنامه Arduino IDE یا سایر اپلیکیشن های شبیه به آن انجام دهید. در این حالت کد بی نقص شما آماده بارگذاری بر روی سازه است. سایر مراحل ساخت ولت متر و آمپرمتر دیجیتال با یکدیگر یکسان است. در ادامه باید فعالیت هایی مثل بررسی اتصالات، تغذیه مدار و کالیبراسیون در اولویت انجام قرار بگیرند.

ساخت ولت متر یا سازه ای شبیه به آن می تواند تجربه ای جدید و هیجان انگیز باشد.‌ مخصوصا برای کسانی که در رشته های وابسته تحصیل می کنند یا حضور در صنعت الکترونیک را به عنوان یک شغل برگزیده اند. اما واقعیت این است که اگر قصد شما یادگیری و کسب تجربه های جدید نیست و صرفا می خواهید از امکانات این سازه ها بهره مند شوید ضرورتی بر ساخت مستقل هر کدام از آنها وجود ندارد. چرا که انجام این روند علاوه بر دانش و تخصص به حضور تجهیزات زیادی وابسته است. افزون بر آن تضمینی بر کارکرد درست سازه بدست آمده وجود ندارد.

شما می توانید با کنار گذاشتن بودجه ای معقول در وبسایت تکترونیکس، به سیری از ولت متر ها و آمپرمتر های دیجیتال دسترسی داشته باشید. مطمئن باشید که هر یک از کالای موجود در این مجموعه از نظر کیفیت ساختاری و عملی تست شده، و از لحاظ ارزش خرید تضمین شده هستند. همین حالا می توانید با مشاورین برتر این مجموعه تماس گرفته، و پس از مشورت رایگان با آنها سازه مد نظرتان را خریداری کنید.

ولت متر ابزاری تخصصی است که می تواند اختلاف پتانسیل ایجاد شده میان دو قطعه الکتریکی در یک برد را اندازه گیری کند.

آمپر متر مقدار جریانی را که از یک مدار عبور می کند اندازه گیری می کند.

ساخت هر یک از این موارد به صورت مستقل به دانشجویان و افراد اهل فن این امکان را می دهد تا درک بهتری را درباره چیستی این سازه ها بدست آورند.
